供水管网问到最多的问题就是：“地底下看不见摸不着，管道到底哪里最容易坏？” 这个问题看似简单，却牵涉材料科学、土壤环境、结构力学与运行管理的复杂交织。本文尝试从失效机理、受力特征与运行大数据出发，做一次系统性剖析，并给出明确的薄弱环节排序。
一、断裂的本质：应力与强度的博弈
任何一次管道破裂，本质上都是局部应力超过了管材剩余强度。
管网的薄弱点，就是“应力集中”与“强度衰减”高度重合的位置。
无论是陈旧的灰铸铁管，还是延性较好的球墨铸铁管与钢管，都无法逃脱这个铁律。因此，找最容易破裂的位置，就是寻找管网中应力集中最明显且强度折损最严重的那些节点。
二、第一大薄弱点：管道接口及连接件
如果翻看国内外供水企业的爆管维修台账，管段接口的漏水、脱口和断裂几乎总是占据榜首。
美国供水协会(AWWA)对北美数十万公里管道的统计显示，接口失效约占全部管道事故的30%～45%。国内某大型水务集团对南方湿润地区连续十年的爆管数据进行分析，也得出接口问题占事故总量的38.7%的结论。
为什么接口如此脆弱？这里面有三个层面的原因。

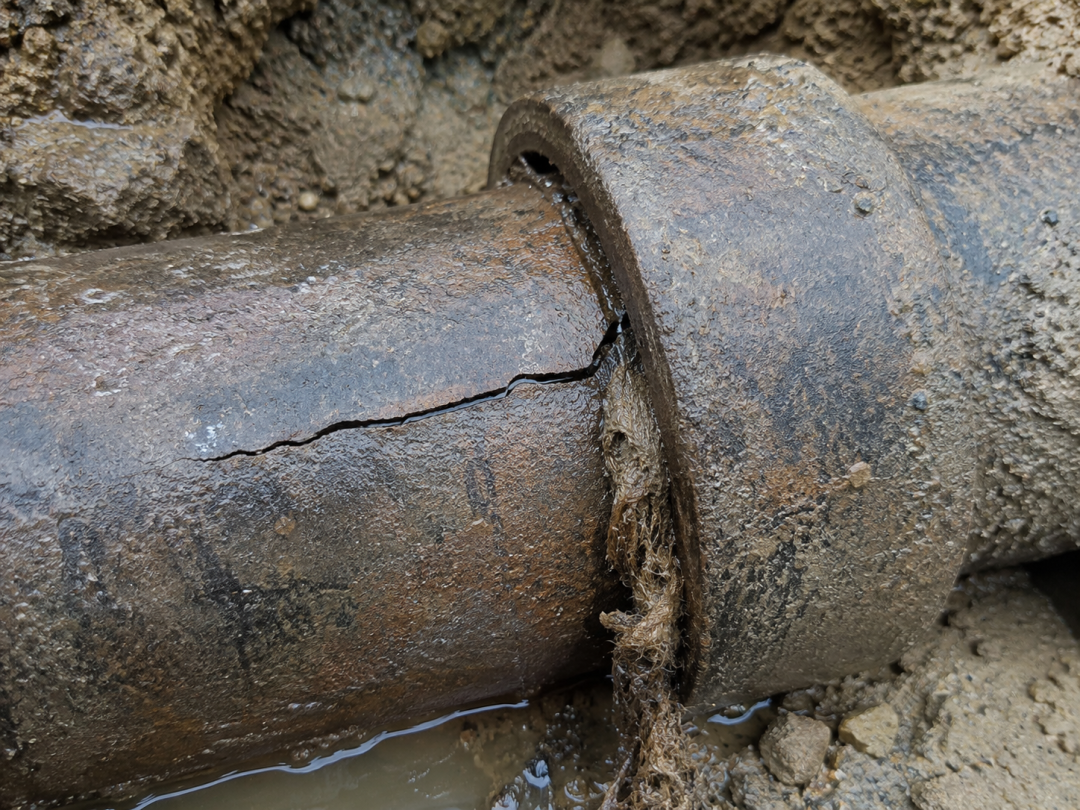

其一，刚性接口的先天不足。早期敷设的灰铸铁管和水泥管大量采用石棉水泥、铅口等刚性填料，无法适应地基微量位移与温度伸缩。当管周土体稍有沉降或不均匀变形，巨大的弯曲应力便集中在承口根部，造成承口纵向开裂或填料挤脱。
其二，柔性接口的橡胶老化。即使是后期推广的T型、K型胶圈接口，橡胶在数十年后也会发生应力松弛和永久变形，在干湿交替和微生物腐蚀下逐步丧失弹性密封功能，先漏后破。
其三，连接件的力学奇点。法兰螺栓孔、承插变截面、机械接口的压兰边缘，从断裂力学角度看都是天然的应力集中源，在反复水锤交变压力下极易萌生疲劳裂纹。
因此，如果你在地图上标出所有事故点，第一个密集区一定在“接头”附近——特别是承插口根部、法兰连接处和不同管材的转换接口。
三、第二大薄弱点：腐蚀坑与微裂纹的发育区
管体本身的破裂，多数不是“突然”的，而是从某个小小的腐蚀坑或微裂纹开始。

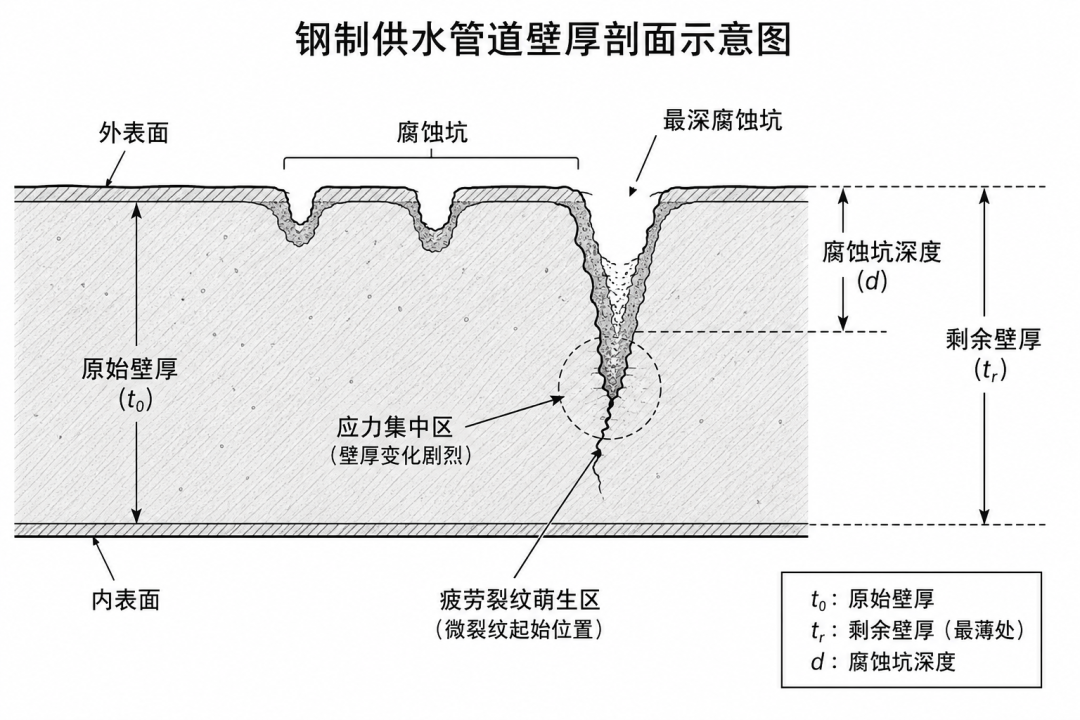

对于钢管和老化铸铁管，局部腐蚀是最可怕的强度杀手。点蚀会造成“缺口效应”，在坑底产生数倍于公称应力的应力集中。当腐蚀坑深度超过壁厚的30%～50%时，管道的剩余强度急剧下降，此时再遭遇一次普通的水锤或交通载荷，就会从坑底撕裂形成爆口。
值得高度警惕的是以下特殊腐蚀位置：
土壤差异交界面：黏土与砂土交界处、填土与原生土交界处，因充气差异形成宏观氧浓差电池，管段腐蚀速率可达均匀腐蚀的3～5倍。
穿越铁路、公路的钢管防护层破损点：杂散电流流出点附近，管壁几个月就能被电蚀穿孔。
管底锈斑：许多爆管维修挖开后发现，泄漏点其实是从外向内的腐蚀，且多集中在管底6点钟方向，这与管底长期潮湿、防腐层粘贴不良直接相关。
Rajani 与 Kleiner 的经典研究早就提出，腐蚀是灰铸铁管与钢管强度衰减的首要机制，管道失效概率与最大点蚀深度的指数函数密切相关。国内李霞等的爆管分析也证实，腐蚀老化引发的事故占北方某市老城区爆管总量的48%以上。
四、第三大薄弱点：几何突变与集中载荷处
除去接口和腐蚀点，有些位置天然就是“受力恶劣区”：

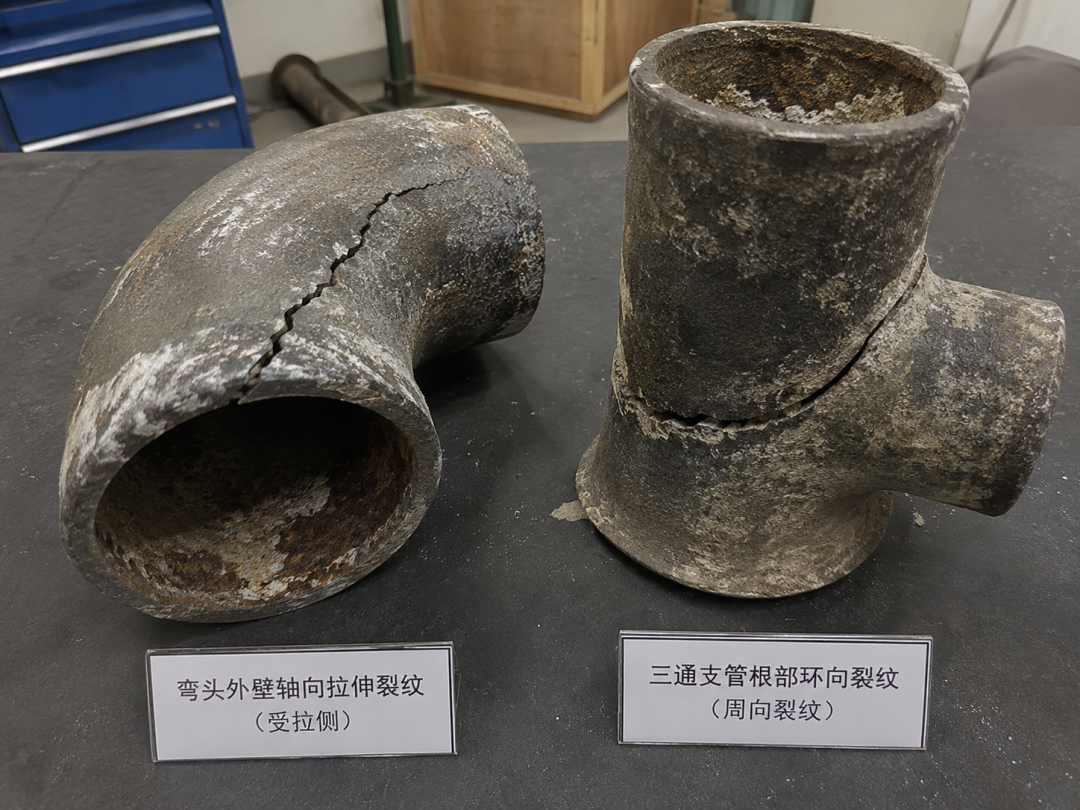

弯头、三通、堵头：当水锤波到达弯头处，动量改变会产生强大的不平衡推力，弯头外弧侧的拉应力可达到直管段的2～3倍。现场经验表明，大角度弯头背部和三通的支管根部是经常出现环向断裂的位置。
变径管与小角度折点：施工单位有时用钢板现场卷制变径管，焊缝处存在残余应力和几何不连续，更容易在压力波动下疲劳开裂。

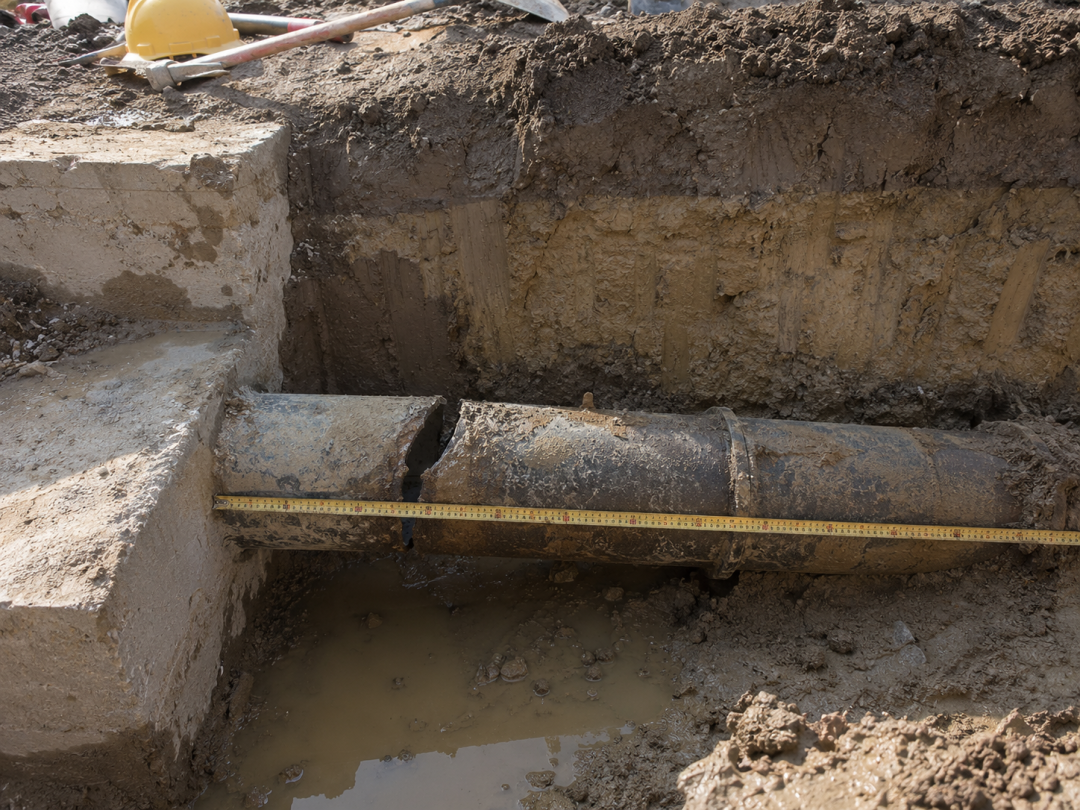

地基突变段：管道从刚性基础（如混凝土管枕、检查井井壁）进入柔软土壤处，犹如一根悬臂梁，车辆荷载反复碾压会产生疲劳破坏。尤其是敷设在道路车轮轨迹正下方的浅埋管道，刚性接口处的弯矩可以因重车经过瞬间增大约40%～60%。
五、第四大薄弱点：高气蚀与水锤强作用区
气体是压力管道的大敌。
在管网的高点、驼峰处，积聚的空气形成气室。当水泵启停或阀门快速动作时，气室内压力瞬变会引发剧烈的气锤，甚至断流弥合水锤，产生的瞬时压强可达正常工作压力的数倍。在这种冲击下，最先损坏的常常是这些高点的管道顶部，出现裂缝或纵向撕裂。这种情况在丘陵城市的大型输水管线上尤其突出。

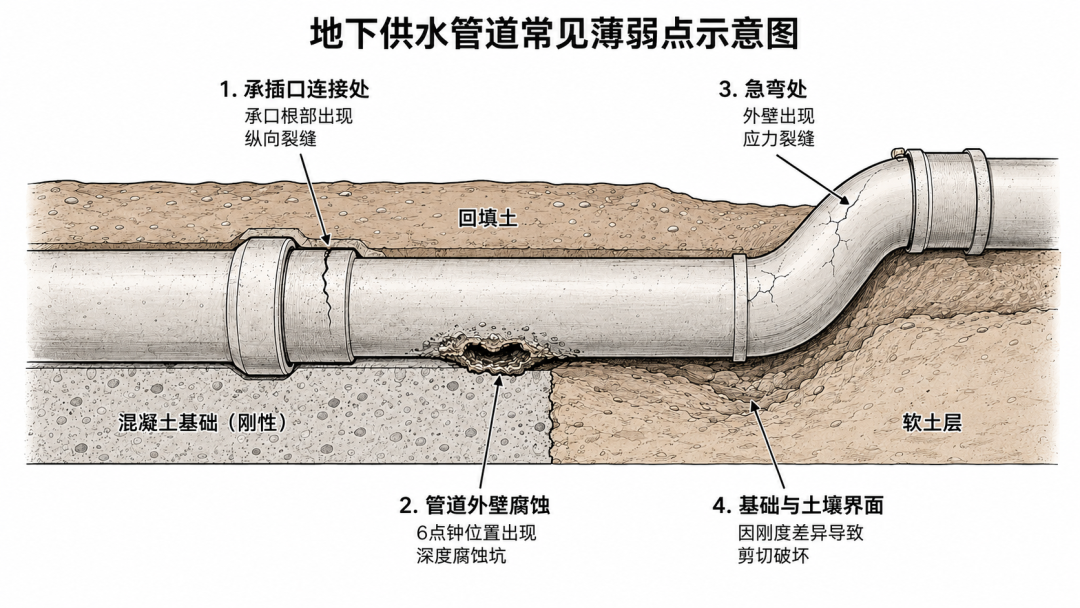

六、总结：一份“破损热点清单”
如果按失效频率和工程危害性排一个序，供水管网最容易破裂的位置依次是：
承插式接口的承口根部及胶圈位置（刚性接口尤甚）
外壁腐蚀坑点密集区（管底、土壤分界面、杂散电流流出点）
弯头、三通、变径管、闷板等管件及其焊缝
穿越软硬地基交界与交通重载车轮轨迹下方的管段
管线高点及长期积气的起伏段
明白了这些薄弱环节，我们的更新改造、风险评估和在线监测就有了明确的靶心。城市的“地下生命线”想要长寿，与其遍地开花修补，不如精准聚焦到这些最脆弱的节点上，提早干预，才能有效降低爆管事故率，守护好每一滴来之不易的水资源。
